Как производится монтаж систем Uponor PЕ-Xa

Опубликовано: 04.09.2018

видео Как производится монтаж систем Uponor PЕ-Xa

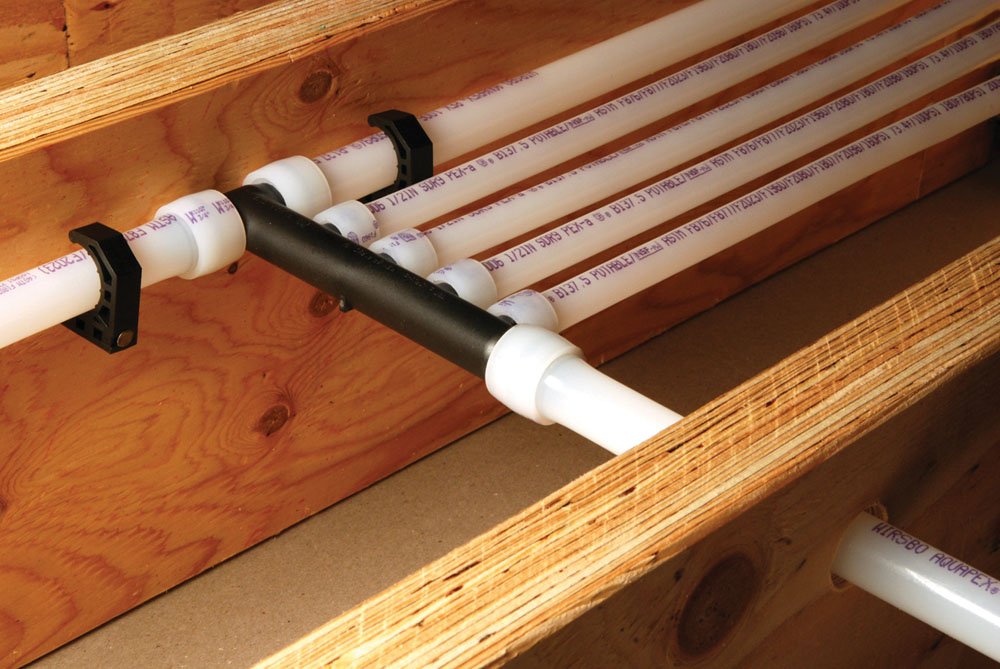

Фитинги для стояков Uponor Riser System

Содержание статьи

Незначительный ремонт трубы Uponor

Поскольку сшитый полиэтилен не подлежит ремонту при помощи сварки или клея, то при случайном надрезе или проколе трубы самый безопасный и простой способ ремонта – вырезать поврежденный участок и соединить концы труб фитингом Uponor Q&E.



Однако в случае излома трубы, например, после слишком сильного изгиба, следует применить альтернативный метод ремонта, который действительно позволит восстановить трубу благодаря уникальной термической памяти формы сшитого полиэтилена. Метод восстановления формы трубы в месте излома:


Сшитый полиэтилен. Аварийный случай с PEX

Выпрямить поврежденный участок. Осторожно нагреть поврежденный участок равномерно со всех сторон горячим воздухом при помощи промышленного фена. Нагревание продолжать до тех пор, пока труба не приобретет свою начальную форму и материал не станет прозрачным по всей окружности. Это происходит при температуре 130 °C. Перед тем как начинать эксплуатацию трубы, дайте ей остыть до комнатной температуры. Ускорить процесс охлаждения можно, поливая трубу холодной водой или обдувая холодным воздухом. После охлаждения труба приобретет первоначальный вид и прежнюю прочность.

Сгибание труб Uponor

Для простого сгибания труб Uponor PE-Xa, как правило, не нужны никакие специальные инструменты. Если нужно получить малый радиус изгиба, то следует использовать специальный угловой фиксатор Uponor. Можно также сгибать трубы, предварительно нагрев их методом, описанным ниже. Для этого:


Монтаж напольного отопления Uponor. Фиксация степлером.

Осторожно нагрейте трубу горячим воздухом при помощи промышленного фена. Перемещайте фен вокруг трубы, чтобы обеспечить равномерный прогрев. Нагревайте трубу до тех пор, пока материал в месте сгиба не станет прозрачным, что обычно происходит приблизительно при 130 °C. В один прием согните трубу до нужного угла. Зафиксируйте трубу в нужном положении и охладите холодной водой или воздухом. После этого труба приобретет заданную форму. Если трубу нагреть снова, восстановится ее первоначальная форма.

Полезные советы: Если нужно согнуть трубу с очень малым радиусом изгиба, до начала сгибания (этап 3) следует поместить внутрь трубы специальную пружину для сгибания труб Uponor, чтобы не допустить излома трубы.

Примечание:

Для нагревания трубы ни в коем случае нельзя использовать открытое пламя. Не нагревайте трубу больше, чем необходимо для сгибания. Если при нагреве изменился цвет трубы (на коричневый), это означает, что материал поврежден и труба подлежит замене. В процессе нагрева обращайте внимание на любые изменения поверхности трубы. Не рекомендуется применять нагрев для труб Uponor Wirsbo pePE-Xa и Uponor Wirsbo evalPE-Xa. Снаружи они имеют защитный антидиффузионный слой, препятствующий проникновению кислорода; при нагревании до 130 оC этот слой разрушается.

Заполнение системы

Все трубопроводные системы нужно заполнять водой медленно, чтобы выпустить из них максимально возможное количество воздуха. Для устранения оставшихся воздушных карманов после заполнения системы водой, воздух следует стравить воздухоотводчиками (кранами Маевского). Заполняя систему водой, регулярно осматривайте все соединения и участки трубопровода.

Примечание: В регионах с очень холодным климатом обязательно нужно защищать систему от замерзания.

Гидравлические испытания системы труб Uponor

Гидравлические испытания трубопроводной системы Uponor PE-Xa можно проводить в соответствии с местными нормами и правилами, действующими в отношении металлических труб. Однако есть и более подходящий метод испытания таких систем, учитывающий тот факт, что под давлением полимерные трубы системы Uponor PE-Xa расширяются и удлинняются.

Гидроиспытания следует проводить до запуска системы в эксплуатацию и до заливки труб бетоном. Выпустите весь воздух из системы. Установите давление, превышающее рабочее в 1,5 раза, но не менее 0,68 МПа (6,8 бар) – для системы внутреннего водоснабжения; и не менее 0,6 МПа (6,0 бар) – для системы отопления. Поддерживайте это давление в течение 30 минут путем подкачки.

Температура окружающей среды Время до начала гидравлических испытаний
+5 °С и выше 30 минут
от +5 °С до +1 °С 1,5 часа
от ±0 °С до -4 °С 3 часа
от -5 °С до -9 °С 4 часа
 от -10 °С до -15 °С 10 часов

Осматривайте соединения в течение этого отрезка времени. Затем быстро опустите давление до 0,5 от рабочего. Если давление после этого поднимется выше 0,5 от рабочего – система герметична. Оставьте систему под этим давлением еще на 90 минут и проверяйте соединения. Если давление все-таки упадет в этот период времени – в системе есть протечка.

Гидравлические испытания следует начинать только спустя некоторое время с момента создания последнего соединения Q&E. Ниже в таблице приведены сроки начала проведения гидроиспытаний в зависимости от температуры окружающей среды.

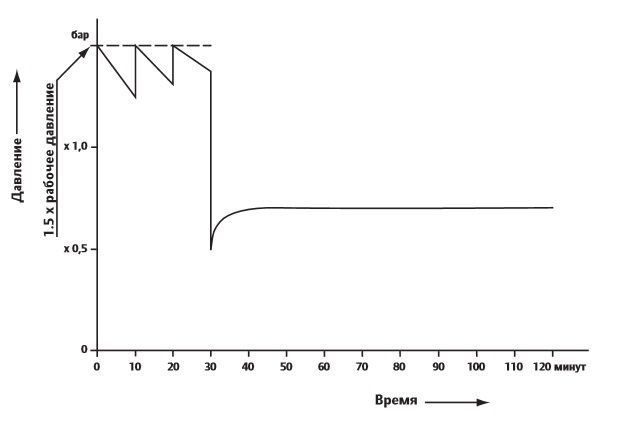

Порядок проведения гидравлических испытаний труб Uponor

Видео Молекулярная память труб Uponor
