Напевно, кожна людина стикався з такими ситуаціями, коли зовсім випадково потрапляв в проводку цвяхом або при роботі з перфоратором. Або знає тих, з ким це сталося. І, насправді, це не поодинокі випадки. А в разі, якщо проводка була під напругою в цей момент, то і зовсім таке забути дуже складно. Як правило, в таких випадках всім «постраждалим» здається, що вони точно пам'ятали, де розташовується проводка, примірявся і здається, робили все правильно. Але факт залишається фактом. Тому, такий розвиток ситуації краще попередити, з урахуванням всіх правил, ніж розбиратися з уже тим, що трапилося. Для початку, необхідно відзначити, що існують офіційні правила ПУЕ, де чітко прописано, що проводка повинна бути строго горизонтальною і вертикальною, проходити по стінах і стелях (виняток - навісні стелі і підлоги). І якби всі електрики без винятку діяли згідно з ПУЕ, то проблема по суті була б вичерпана. Але факти говорять самі за себе: сьогодні питання про те, як знайти приховану проводку залишається актуальним. Пропонуємо Вам ознайомитися з методами виявлення прихованої проводки, а також приладами, які використовують для пошуку.

Як знайти приховану проводку?

В першу чергу необхідно орієнтуватися на два правила.
Правило перше говорить про те, що пошук проводки краще проводити під навантаженням, так як електрострум, який проходить через дріт або кабель сам по собі створює навколо провідника електромагнітне поле. Це поле може бути зафіксовано і показано тими спеціальними приладами, які використовуються для пошуку прихованої проводки і їх принцип дії заснований саме на фіксації електромагнітного силового поля. В таких приладах є спеціальний вузол, який і показує максимально точне розташування кабелю або проводу. А також є і так званий індикатор, який представлений або світлодіодом, або табло зі стрілкою або цифрами. Прилади можуть мати різні можливості - від вужчих, до широких. І від цього залежить їх вартість, діапазон якої може коливатися від декількох доларів до декількох сотень доларів.
Правило друге говорить про те, що керуватися потрібно пошуком за принципом роботи металошукача. У таких випадках використовуються прилади, де застосовується котушка. Котушка створює своє електромагнітне поле. При цьому, якщо поруч знаходиться проводка або арматура, то вона потрапляє в зону чутливості цього поля приладу. А значить поле буде піддаватися спотворення. Прилад відреагує і покаже власнику, що щось змінилося. Все дуже просто і зрозуміло.
Необхідно згадати і про третій тип приладів, який можна назвати гібридним. Такі види визначників прихованої проводки працюють за сумісною схемою, адже в них присутня і генератор, і підсилювач. Раніше такими приладами користувалися хіба тільки великі лабораторії через їх високу вартість. Сьогодні випускаються і аналоги простіше для домашніх умов, наприклад, де ціна доступна.

Огляд приладів для визначення прихованої проводки - коротка інформація

Пропонуємо розглянути кілька доступних приладів для звичайного користувача, тих, які дійсно доступні кожному - загальні характеристики і принцип дії.

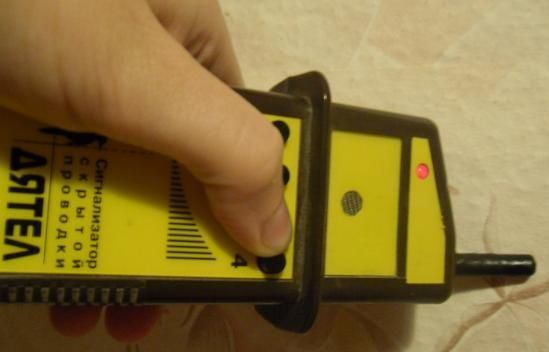

Отже, часто використовується так званий сигналізатор прихованої проводки Е121 - під назвою «Дятел». Це не новий прилад, але термін його успішного використання обчислюється десятками років. Надійний, часто використовується електриками, дає можливість знайти навіть несправність в прихованій проводці. Чутливий і може знайти проводку на глибині навіть 5-7 см під штукатуркою. Просто в експлуатації. Має також ще одна незаперечна перевага - порівняно невисоку вартість. Це вітчизняний прилад також добре реагує на випромінювання електромагнітних хвиль побутовими приладами, телевізором, микроволновками, комп'ютерами і так далі.
Інший популярний сьогодні прилад - китайський метал-сенсор серії MS: 58-М і 158-М. Він дешевий і при цьому досить ефективний в роботі. Часто його використовують початківці електрики і на початку це прилад всіляко намагається поставити в глухий кут свого власника, так як реагує на всі металеві предмети в окрузі. Згодом електрик починає розрізняти рівень сигналу дроти, від інших металевих предметів типу цвяхів, скоб, арматури і так далі. Необхідно відзначити такий недолік, як можливість спотворення одержуваного аналізу через те, що стіна просякнута вологою. У таких випадках прилади будуть світитися з приводу і без приводу, тобто практично постійно. У нормальних же умовах даний прилад буде показувати хорошу точність, а також допоможе визначити місце обриву кабельно-провідникової продукції.

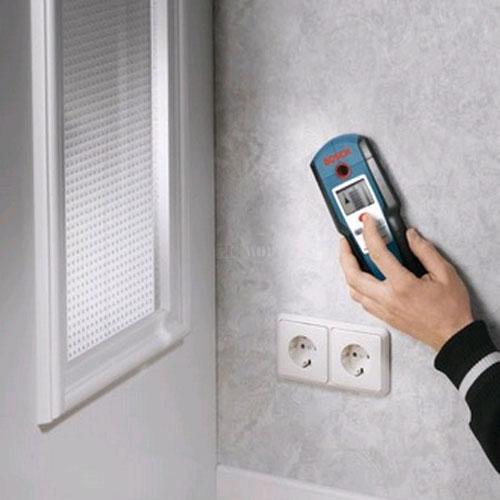

Звернемо увагу ще на один професійний прилад - це BOSCH DMF 10 zoom. Характеризується практично такими ж можливостями, більш поліпшеними, що значно позначається на вартості таких приладів. Більш точні в пошуку проводки в сухих стінах. Мають такий же принцип роботи. Приємно тримати в руках і також приємно показати клієнту.
Є також і інші прилади, дорожчі, які застосовуються в лабораторіях пересувного типу і телефоністами. Такі прилади при приєднуються до кінця кабелю і генерують потрібний діапазон частот. За допомогою приймача з такою ж частотою проходять по всій довжині кабелю. При цьому в місці його пошкодження змінюється тональність звуку.
Інші, «непрофесійні» способи визначення прихованої проводки.
Наприклад, якщо знати, що найчастіше у нас в мережі струм має частоту 50 Герц, його можна виявити при розташуванні котушки дуже близько до провідника. Струм, в слідстві такого розташування котушки, посилиться, і його можна подати на підсилювач стаціонарного типу (низької частоти) або переносного типу, і на навушники. Крім цього, народні умільці замість котушки також застосовують і динамічні мікрофони. І це працює, адже при проведенні мікрофоном уздовж стіни і його максимальній близькості до проведення під навантаженням, ви почуєте гудіння в навушниках або динаміках. Таким же способом можна використовувати апарат для людей з вадами слуху, який також вловлює ток в 50 Герц.

Яким чином уникнути проблем з прихованою проводкою?

В першу чергу варто відзначити, що будь-які проблеми такого роду виникають через недотримання правил прокладки проводки, а також тоді, коли електрик потрапив в ситуацію, де монтаж робили зовсім інші люди. Щоб уникнути таких ситуацій, необхідно пам'ятати, що проводка повинна проводитися строго за прямими лініями - горизонтальним вертикальним. Це дуже важливо у випадку з комутаційними коробками і вимикачами. Також може допомогти і наявність не тільки проекту проводки, але і зроблені фотографії кожної проводки на кожній стіні або поверхні, поки штукатурні та оздоблювальні роботи не завершені. Але найголовніше, що всі проблеми можуть бути попереджені і вирішені, якщо ви скористаєтеся послугами справжніх професіоналів, а також будете використовувати якісну кабельно-провідникову продукцію.

Автор: МЕГА КАБЕЛЬ
